GE公司超声波硬度计
德国GE/K.K(KrautKramer)公司超声波硬度计：MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法能快速、方便地对维氏硬度凹处进行评价，无需使用显微镜。MIC10使用电池供电，可在现场快速使用，在各方面不受限制，甚至可用在...
GE公司超声波硬度计

仪器特点

- 高精度测量：由于连续频率测量在进入测量表面的穿透过程中得到监控；
- 硬度值的变化和显示：单位HV、HB、HRC、HRB和抗拉强度N/mm2；

MIC10DL为存储型，配备有内部存储器和附加存储卡
- 内部数据记录器可记录约1500个测量值，另有存储卡可存储约590个测量值；
- 可打印静态指示功能(最大读数、最小读数、绝对和相对标准偏差)
- RS232接口可通过计算机机遥控或通过打印机可将检测结果存档。



技术参数

测量/转换范围

20～1740HV、48～105HRB、20～68HRC、76～618HB、5～2250N/mm2(10Kg探头)

显示

4位LCD带开关背光

分辨率

1HV；1HB；5N/mm2；0.1/0.5/1HRC和HRB(可选)

数据内存

数据记录器可存1500个测量值，存储卡可存590个数据(MIC10DL)

接口

RS232接口，可用于打印机和计算机双向通讯(MIC10DL)

电源

2节1.5V电池

尺寸重量

160x70x45mm，300g



探头和附件

手动标准探头MIC201A：10N/1Kgf负载，特别适用于小凹槽表面
手动标准探头MIC205A：50N/5Kgf负载，适用于大多数的应用
手动标准探头MIC2010A：100N/10Kgf负载，适用于粗晶粒材料和粗糙表面
手动长探头MIC201AL(10N/1Kgf负载)/MIC205AL(50N/5Kgf负载)，配备有一个较长的振荡棒(37mm)。用于测量轮廓表面，或工件结构深的内腔/凹槽中。如蜗杆齿轮和啮合齿轮。
电动探头MIC2103A(3N/0.3Kgf)、MIC211A(大约8N/0.8Kgf)和电动探头MIC2101A(1N/0.1Kgf)，配置有电动控制的维氏硬度计金刚石，能获得可靠的测量结果。
检验合格的硬度参考块

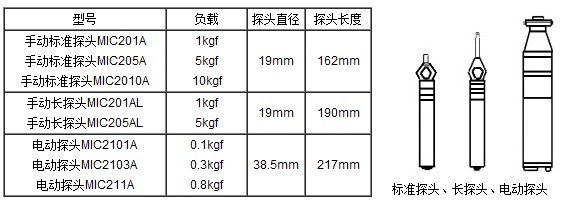

探头型号


配件说明

超声波硬度计应用

滚筒印刷用超声波硬度计

标准手动探头平面支撑环

MIC10主机支架

MIC10电动探头支架


探头说明

1kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=1kgf

直径d(μm)

深度t(μm)

最小材料厚度(μm)

250

86

12

120

500

61

9

90

750

50

7

70

1000

43

6

60



5kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=5kgf

直径d(μm)

深度t(μm)

最小材料厚度(μm)

250

193

28

280

500

136

19

190

750

111

16

160

1000

99

13

130




10kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=98N

直径d(μm)

深度t(μm)

最小材料厚度(μm)

250

272

39

390

500

193

28

280

750

157

22

220

1000

136

19

190
