IIW-ISO
IIW-ISO

IIW1(V1)试块和IIW2（V2）试块

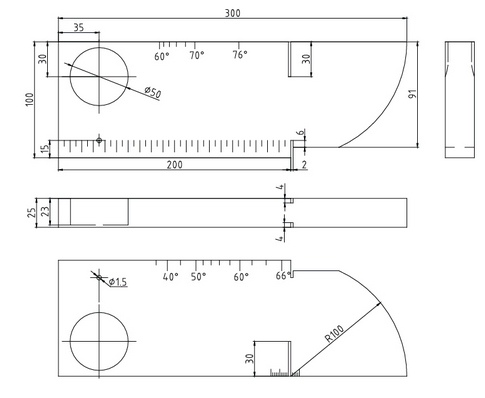

IIW试块 (V-1试块)也称荷兰试块。是由国际焊接学会(IIW)通过，国际标注化组织(ISO)推荐使用的国际标准试块。

使用要点:

I 、利用试块厚25mm可以测定探伤仪的动态范围，水平线性及调整纵波探测范围;

2、利用Φ50圆弧和Φ1.5通孔测定斜探头折射角及纵波直探头的灵敏度余量。还可粗略估计直探头的盲区大小及测定仪器与探头组合后的穿透能力。

3、利用R100mm圆弧面测定斜探头的入射点和盲区，并可校正时间轴比例和零点；

4、利用测距为85mm、91mm和100mm三个槽口平面可测定直探头和纵向分辨力；

5、利用试块的直角棱边测定斜探头声速偏斜角。




IIW2试块(V-2试块) ，是由国际焊接学会通过的标准试块。V-2试块(DIN54122)与IIVI试块相比， V-2试块的优点是重量径，便于携带，特别适用于观炀使用。

使用要点:

1、利用半径为R50mm的图弧反射面测定斜探头的入射点和灵敏度余量。

2、利用Φ5通孔的反射面，可以反驳测定斜探头的折射角范围为45度-65度。和65度-75度，

3、利用厚度12.5mm的底面多次纵波反射，可以测定探伤仪的水平线性和垂直线性。

4、利用R25和R50两个圆弧面，较正时间轴和零点。
