英国SonaTest超声波相控阵
Prisma是Sonatest技术人员集中开发及研究出的新产品。先进的超声波探伤可以为检测技术人员提供一个非常全面用于测试和测量的工具，并且可以升级TOFD和相控阵功能
英国SonaTest超声波相控阵

【Prisma特点】
•  30秒内完成设置•  无延迟 - UT 到 PA转换 - 一键完成

•  设置和校准向导

•  “参数特征” 步步有保证

•  培训简单：通用用户界面

•  UT Studio - 快速的动态报告

•  UT, TOFD & PA 检测模式

•  多模式检测验证

•  可随时随地升级!

•  独特的指针用于精密测量

•  记录能力：截屏、全数据记录、完全跟踪

•  可制定的图像布局........29种以任意选择


【Prisma UT】

在Prisma UT模块内是承载了Sonatest探伤仪的全部基本及先进的功能。 Prisma  UT可以优化近表面分辨率或提供阻尼控制能量传输。捕捉画面的能力是标准结合自动报告功能，使报告组合被格式化为相对定制的客户信息，如公司商标等,仪器内也包括了广泛使用的缺陷定量技术，如DAC，AVG /DGS，TGC和AWS。


【Prisma PA】
超声相控阵技术已经确定成为先进的无损探伤检测方法。相控阵技术让用户拥有更广泛的检测范围，比如能够覆盖完整的焊接范围，而不需要移动或者重新定位探头。这可能是由于相控阵发射声束，可以靠电子控制其转向。这种技术的显示结果是综合显示检查部分的横截面。

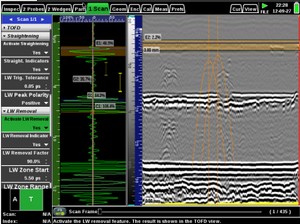

【Prisma TOFD】

超声波衍射时差法（TOFD）在过去的十年中已经得到了普及使用，通过Prisma TOFD，Sonatest为市场带来真正的便携和强大的TOFD检测设备。众所周知TOFD可以检测薄度为6mm（1/4“）的壁厚， Prisma提供了在其类别中的数字化频率，可以高达200MHz。



【技术参数】

Prisma 16:16或16:64 技术参数



相控阵检测

常规超声检测

脉冲发生器



配置

16:16或16:64

2UT通道

检测模式

脉冲反射、发射/接收

脉冲反射、发射/接收和TOFD

探头插座

I-PEX

LEMO 1或BNC

脉冲电压

-25V ~ -75 V(步进5V)

-100V ~ -450V(步进10V)

脉冲重复频率

3Hz ~ 5KHz

3Hz ~ 5KHz

脉冲波形

负方波(带活动边沿)

负方波(带活动边沿)

脉冲宽度

可调：25ns ~ 2000ns (2.5ns分辨率)

可调：25ns ~ 2000ns (2.5ns分辨率)

边沿时间

15ns in 50Ω load @200V

15ns in 50Ω load @200V

输出阻抗

10Ω

5Ω

同步

编码器或自由运行(时间基础)

编码器或自由运行(时间基础)

聚焦延迟范围

0 ~ 10μs(2.5ns分辨率)

n/a

阻尼电阻器

n/a

50Ω或400Ω可选

接收器



增益范围

0 ~ 80 dB (0.1 dB步进)，模拟增益

120dB (-40dB ~ 80 dB)，模拟增益

最大输入电压

200mVp-p

25Vp-p

输入阻抗

50Ω

1kΩ(投掷和捕捉)

带宽

200KHz ~ 14MHz

200KHz ~ 22MHz(-3dB)

模拟滤波器

3

4

数字滤波器

10

10

整流

全波、正半波、负半波、无(RF)

全波、正半波、负半波、无(RF)

单个增强

数字过滤器、滤波

数字过滤器、平均值、滤波、等值线

聚焦延迟范围

16ns(内插值替换到3.8ns)

n/a

数据采集



结构

16通道, 全数字延迟及求和

2通道, 真正 200 MHz采样率

数字转换器分辨率

12bit DAC

12bit DAC

振幅测量

(0% ~ 100%) 或 (0% ~ 150%)FSH

(0% ~ 100%) 或 (0% ~ 150%)FSH

数据处理

16bits/采样

16bits/采样

数据记录

全部原数据记录

全部原数据记录

文件大小

可达3GB

可达3GB

数字化频率

65MHz

50MHz/100MHz/200 MHz

聚焦法则

128

n/a

聚焦类型

常规深度、固定路径、恒定补偿

n/a

最大A-扫描长度

4096采样

8192采样

二次抽样

1:1 ~ 1:128

1:1 ~ 1:128

参考

起始脉冲或支持闸门/IFT

起始脉冲或支持闸门/IFT

同步触发

编码器或内部

编码器或内部

扫描和视图



支持的扫描

S-扫描和L-扫描

A-扫描和TOFD

扫描数量

1(可达到4个提取A-扫描)

可达4个

视图

A/B/C/L/S-扫描 外加顶视图

A/B/C-扫描，外加TOFD

颜色地图

可达10种

可达10种

视图布局数量

17

12

光标



光标类型

笛卡尔、抽取盒、用角测量

笛卡尔、双曲线(TOFD)

测量

路径长度、深度、表面距离、DAC、AWS

路径长度、深度、表面距离、DAC、AWS、DGS

DAC & TCG



DAC取点

16

16

DAC

1带3个“子DAC”，每个聚焦法则

1带3个“子DAC”

TCG取点

16

16

增益范围

40dB

60dB

最大增益斜率

50dB/μs

60dB/μs

闸门



A-扫描闸门

每个A-扫描有4个闸门

每个A-扫描有4个闸门


(每个S/L-扫描带3个提取的A-扫描)


闸门触发器

前沿/峰值

前沿/峰值

S/L-扫描

1个提取盒

n/a

LED报警

1(所有闸门同步和DAC)

1(所有闸门同步和DAC)

测量(A-扫描)

峰值&前沿(FSH,dB,D,BPL,SD)

峰值&前沿(FSH,dB,D,BPL,SD)


和回波到回波

和回波到回波

接口和报告



帮助系统

活动参数描述和优化技巧

配置确认

带有“参数特征”的动态帮助

向导

配置、声速和调零、楔块延迟、灵敏度、TCG、DAC、DGS、芯片激活、编码器

语言(动态的)

中文、英语、德语、法语、西班牙语、俄语


报告生成

PDF文件(包括扫描、设置、测量等)、PNG屏幕抓图、客户图标

PDF阅读器

可查看任何上传的PDF文件

输入和输出



编码器

1或2轴编码(正交输入)

数字输入

2条输入线(5V TTL)

数字输出

2条输出线(5V TTL,20  mA)用于报警或其他外部控制

模拟输出

2条模拟输出线(0-2V)

功率输出

5V，350mA，电流限制

外壳



尺寸(高x宽x深)

205x300x90mm

重量

3.5kg(含电池)

显示尺寸

8.4 英寸(对角线)

显示分辨率

800x600

显示颜色

260k(65535色用于扫描调色板)

显示类型

TFT LCD，450Cd/m2，含2%反射率

USB端口

3个USB主端口

以太网

100Mbps

电池和电源



电池类型

智能锂离子

电池数量

1

操作

用电池或外接电源(直流电源包)

电池更换

可更换，不需要工具

电池充电

可待机充电(保持开或关状态)-外部电池充电器(std)

电池使用时间

典型的：在超声检测模式下7小时,在相控阵检测模式下>6小时

环境



IP等级

符合国际IP66标准

操作温度

-10 ℃至45℃

储存温度

-25 ℃至60℃
