喷雾激光粒度仪
Winner318是我公司针对雾滴粒度测定而专门设计开发的喷雾激光粒度仪。本产品根据雾滴测定的需要，采用夫琅和费衍射原理和典型的平行光路设计，配合高性能大功率激光源而制成，是雾滴测量的得力助手。独特的分体式设计，使其成为一种开放式粒度分析的光学平台，配以湿法分散或干法分散系统，即可成为一机多用的全能...

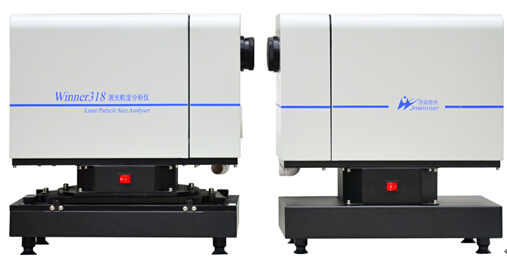

喷雾激光粒度仪

【适用范围】

Winner318适用于消防、森林植被、农药检测、航空发动机、喷雾造粒、喷嘴研究、各种气雾剂等各种领域。

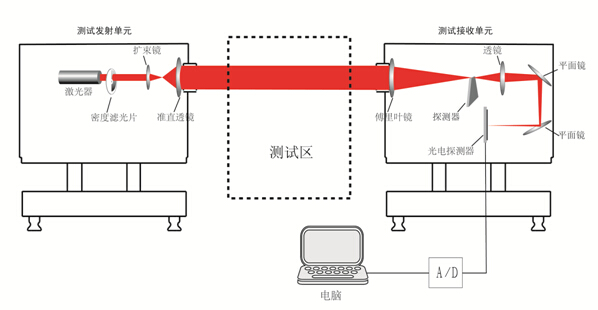

【仪器原理图】


【技术参数】

规格型号

Winner318C

执行标准

ISO13320-1：1999，GB/T19077.1-2008，Q/JWN001-2009

仪器结构

分体式

测试范围

4.6-2000μm

通道数

60

准确性误差

<3%（国家标准样品D50值）

重复性误差

<3%（国家标准样品D50值）

激光

LD泵浦激光器；λ=532nm；p>40mw

进样方式

开放式

测量区长度

1-10m

镜头保护

双气幕式

调节

范围

平移

   ±20mm

升降

   ±20mm

旋转

   ±20°

体积

500mm×254mm×520mm×2

重量

45Kg+23Kg



【特点和优势】

独有的专利技术

采用典型的平行光测试技术和频谱放大技术，在有限的空间内实现量程的大范围扩展，并添加多个辅助集成光电探测器，能有效采集测试量程所对应的各个角度的散射光，实现全量程内的测试准确度和可靠性。

独特的气流保护装置

设计有气流保护系统，可有效保护镜头，在测试过程中避免雾滴对镜头的污染。

分体式结构设计

分体式结构和可调式测试区域，满足任何场合喷雾测试的需要，具有不接触测量雾滴颗粒，不干扰流场等特点。

 【测试界面】

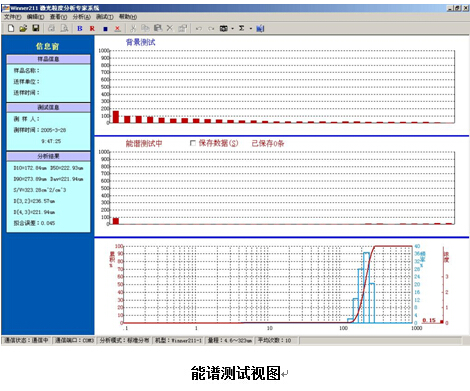

Ⅰ测试视图：

背景测量之后，单击测试菜单中的能谱测试，系统将显示“测试视图”。观察“测试视图”中的能谱曲线与浓度显示，当测试结果稳定后，勾选保存，系统将以预设的时间间隔自动保存测试结果。

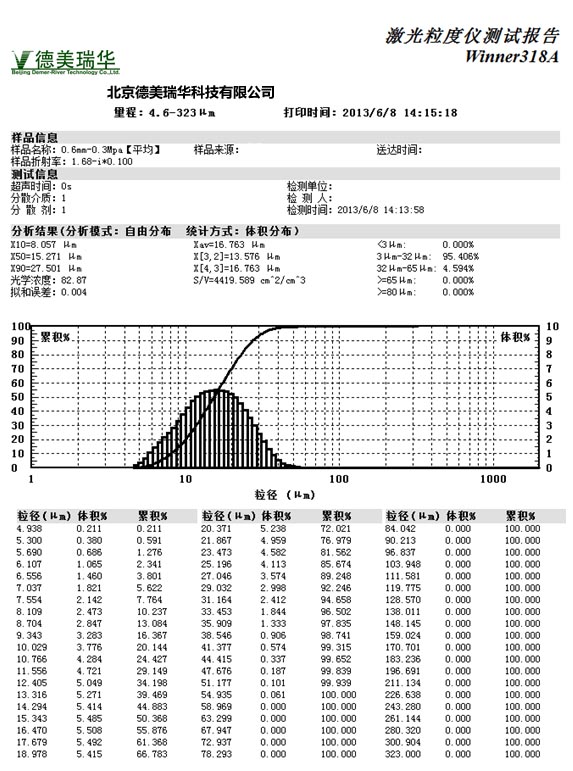

Ⅱ 测试报告及说明

Vx ：颗粒直径。小于该粒径的颗粒的体积总和占全部颗粒的体积的x%。

Nx ：颗粒直径。小于该粒径的颗粒的数量总和占全部颗粒的数量的x%。

VAD：体积加权平均粒径。

SMD：表面积加权平均粒径。

NAD：数量加权平均粒径。

R.S：样品分散指数，表征颗粒粒度分布宽度。值越小，分布越集中。

N/V：N50/V50，表征颗粒粒度分布宽度。值越接近1，分布越集中。

体积/数量分布：不同的统计方式，在“页面设计”-->“全局顺序”中设置分析报告中的显示。

规格型号 Winner318A  Winner318B   Winner318C
执行标准 ISO13320，GB/T19077.1-2003，Q/JW001-2006
仪器结构 分体式
测试范围 4.6-323μm
