【产品介绍】

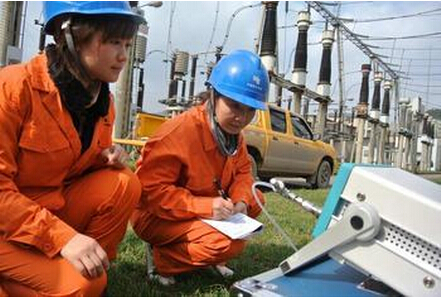

SF6检漏仪 Q200是一款高精度、高灵敏度的运用电子捕获示踪气来锁定和量化泄漏的泄漏探测器。该设备专门用于供电局、变电站、高压开关公司、科学试验等多个领域的SF6气体泄漏的检测。其重量轻、性能好,主要由探枪、控制台、充电器和氩气瓶组成,整个装置放于便携箱中。灵巧的设计使设备可在外接电源和外部气体环境下使用。它的精度达到0.01PPM,其优良的产品性能和合理的价格,受到用户的喜爱!
该设备基于微处理器,运用VFD(真空荧光显示)对泄漏率提供即时读取。其内部记忆系统可存储100个单独的泄漏率读数,且可通过RS232分界连接器将读数打印输出。
采用电子捕捉探测(ECD)原理,探枪内部含有低功率放射源。测量泄漏,当示踪气压略高于周围环境气压时,测试成分中的示踪气充满。该条件将导致示踪气通过任何裂缝、小孔或多孔渗水区域泄漏。示踪气的泄漏将会由Q200检测和量化出来。
每台设备对特殊的示踪气或测量装置的配置均由厂家设定。设备默认配置为对SF6的监测,但也可通过特殊设定以满足其它气体的配置。
【SF6定量检漏仪 Q200性能】
● | 报警水平可调,当泄漏量超过设定水平,报警启动 |
● | 工厂标定为SF6或R12或其他的电子捕获性的气体(任选) |
● | 简单的用户再标定功能 |
● | 诊断菜单确定故障状态 |
【SF6定量检漏仪 Q200特点】
● | 便携式,使用方便 | ● | RS232串行打印机接口 |
● | 电子捕获ECD原理 | ● | 0-2 伏模拟输出 |
● | 快速响应和恢复 | ● | 用户可调的报警水平设定 |
● | 定位泄漏点 | ● | 测量值存储 |
● | 定量泄漏率 | ● | 简单的用户标定程序 |
● | 显示泄漏率或浓度 | ● | 内置故障诊断 |
【SF6定量检漏仪 Q200操作方法】

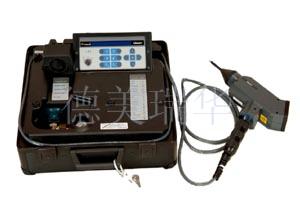

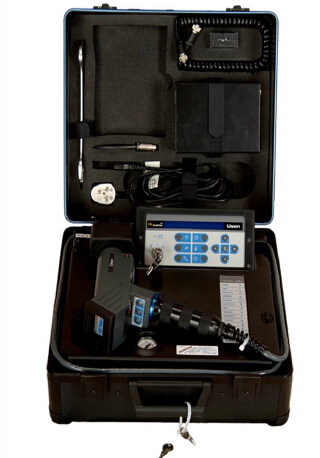

Q200是一台便携式仪器, 包括手提箱,电源充电器,电子回路,内置压缩氩气瓶和主显屏。探测器位于手提枪式探头内,通过一根3.5米长的电缆与主显屏单元相连。手提枪式探头单元上有一显示屏,有助于使用者监视测量情况,即使在测量困难的位置。
【技术参数】
- | 探测限值 | 泄 漏 率 |
1X 10-8mL/s H烧结片(若选择可选的毛细管入口探头,则为1x10-10mL/s SF6) | ||
1X 10-7mL/s M烧结片 | ||
1X 10-6mL/s L烧结片 | ||
- | 浓 度 | 0.01 ppm |
- | 尺 寸 | 箱体:43X 40X 23 cms |
- | 重 量 | 手提枪式探头:0.9公斤 |
电子控制单元:12公斤 | ||
- | 探 测 器 | ECD微型电子捕获探测器 |
- | 响应时间 | 1秒 |
- | 恢复时间 | 2秒 |
- | 显示 | 数字字母显示,以ml/sec, ppm, gm/yr和oz/yr显示 |
- | 气源 | 内置600毫升高纯度氩气瓶,压力100bar,可连续使用18个小时 |
- | 充电电池 | 充电时间10个小时,可工作8个小时 |
