超声波点焊探伤仪

以色列Scanmaster公司是全球领先的超声波检测产品制造商，产品包括超声波仪器仪表，超声波检测及成像系统和传感器。 ScanMaster 产品适用于多个行业，包括：航空航天，管材，金属，汽车和火车轨道，车轮和车轴行业。解决方案适用于多种环境，包括实验室和生产设施。ScanMaster也是汽车行业...

【产品简介】

以色列Scanmaster公司是全球领先的超声波检测产品制造商，产品包括超声波仪器仪表，超声波检测及成像系统和传感器。 ScanMaster 产品适用于多个行业，包括：航空航天，管材，金属，汽车和火车轨道，车轮和车轴行业。解决方案适用于多种环境，包括实验室和生产设施。ScanMaster也是汽车行业检测系统的领先制造商，提供汽车生产线点焊的高端超声波检测解决方案，推出全球首台先进的基于PC的超声波点焊检测系统UT/Mate，只需简单的把UT/Mate通过USB串行接口就可以连接到任何一台计算机/笔记本电脑上。
							产品手册下载




【功能介绍】

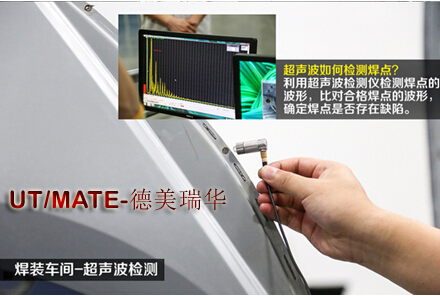

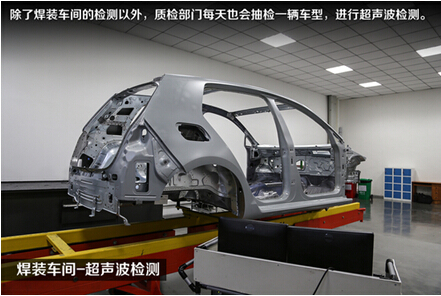

快速且简易的设置和检测计划准备默认设置足以满足大部分检测计划快速设置—只需输入板厚，其余的就都自动完成了完成一个点的设置并拷贝到其余相似的点可以从Excel输出扫描计划柔性且用户友好的检测计划选择go/no go模式或全自动和分类模式进行检测管理人员可决定和改变检测规则可以选择“Repeat Test重复测试”开或关灵敏度增益可选多闸门捕获中间波峰的辨别支持3板和4板点焊自动进行声速计算兼容Windows XP 和 Windows7和32位、64位很强的备份和重复存储功能，包括自动生成日程表在检测计划中，加入本地改变的特性虚拟化无限量地存储A扫描可添加数据管理SW工具							焊点检测结果-良好现场检测

【探头智能定位】
- 探头对中：如果探头不在焊点中心，UT/Mate柱状图的颜色会改变 - 探头垂直度：柱状图的高度取决于探头垂直度

【智能重现测试】
- 具有在没有实际零件的情况下，对已储存的A扫描进行重复检测的能力 - 管理人员可以在没有零件的情况下改变检测计划来进行重复检测 - 管理人员或其他人可以在不占用设备的情况下进行离线工作

【智能便捷】
- 自动消除已捕获的不良信号（重复测试的信息呈现给操作员） - Locator定位器：来测量板材的厚度以及信号峰值 - 方便的遥控器操作 - 探头更换自动提醒-

【焊点常见缺陷】

焊核良好	焊核熔深过薄	焊核直径过小

回波序列和反射波衰减均正常，相邻回波间无缺陷反射波	回波序列过多，反射波衰减较少	未熔合边界产生缺陷回波

虚焊（虚接）	漏焊	过烧

回波序列较长，缺陷波出现在回波序列后段	回波序列较长，相邻反射波指示为第一层厚度尺寸	回波序列很短，反射波衰减明显

【技术参数】

模拟参数			闸门
带宽	1-45MHz（-6dB）		闸门数量	4 个，可扩展至 32 个
增益总量	85dB		范围	100ns-1,000μs
增益步进量	0.2dB		延迟范围	100ns-1,000μs
噪声	＜6nv		分辨率	10ns
线性	±1dB		峰值监控	正，负或者绝对值
通道			报警模式	正，负报警
通道数量	1		界面跟踪	基于闸门起点跟踪
触发模式	内部或外部触发		DAC 曲线
脉冲发生器			动态范围	51dB
激励脉冲		方波触发	分辨率	0.2dB
振幅		8 级	范围	160ns-1ms
最大脉冲电压		350V±10%, 50Ω	时基线分辨率	160ns
重复频率		1-1,000Hz	位置分辨率	10ns
阻尼		2 种阻尼设置可选	转换比率	20dB/160ns
稳定性		±2%FSH	模数转换
模式		PE，TT	分辨率	8bit
脉冲下降时间		＜6ns	取样率	12.5,25,50,100msps，单点
脉冲宽度		10-100ns	高速数据缓存	1Mbyte
宽度分辨率		1ns	捕获数据速度
绝缘（PE/TT）		＞65dB@5MHz	峰值和 TOF	多达 10M个测量点/s
前置放大器			计算机配置（最低需求）
增益	0,15,30,45dB		USB 接口	USB2.0 或者 USB1.1
滤波器			CPU	800MHz
滤波器数量	4 个		内存	128MB
时基线			硬盘	10GB
范围	100ns-1,000μs		操作系统	Win 2000/XP/Win7
延迟	0-1,000μs		可使用遥控器实现设备的主要功能
分辨率	10ns		常规参数
			功率	最大 2.5W
			使用温度范围	5-50℃
			湿度	＜95%
			尺寸	W×H×D
			尺寸	180mm×82mm×25mm
			重量	480g
